“天然氣取暖”、“燃油取暖”、“電力取暖”、“太陽能取暖”、“熱泵取暖”比較——

1、燃燒天然氣產生熱量這種取暖方式，投入成本，相對較低，相對于燃燒柴油來說，更為環保一些。但是，開始使用之后，燃料費用的高低，要取決于天然氣市場價格的浮動。歐洲一些獨立住宅，除了主要使用天然氣作為取暖能源之外，往往還會輔助太陽能取暖或者其它形式的供暖方式進行混合使用。

2、柴油取暖這種方式，基礎設施的投入，相對較低一些，假如使用天然氣取暖，則需要安裝輸送天然氣的管道。柴油取暖這種取暖技術，目前技術方面已經非常成熟，柴油的價格，相對比較穩定、便宜。柴油取暖這種供暖方式的缺點在于，需要額外辟出儲藏柴油的空間，燃燒柴油，會造成更多的碳排放量，取暖費用，依賴于市場上柴油價格的變動。

3、電暖氣是安裝起來最為方便簡捷的取暖裝置，所需的空間面積，也相當有限。但是，這種取暖方式，也是最不經濟效益的取暖方式，因?yàn)殡娕瘹猓坏秒娏扛?，而且，電價也是在一直上漲。德國新建造的居民住宅中，已經很少再出現電暖氣這種取暖裝置了。

4、太陽能取暖的優勢，在于不需要化石燃料，所以，不會造成空氣污染。另外，使用年限長，用戶無需比較能源供應商，也都是其優點。但是，太陽能取暖也有不少短板，例如，目前的技術，仍無法讓太陽能取暖，成為獨立的供暖源，用戶需要在天然氣取暖或者柴油取暖的基礎上，額外增設太陽能供暖。為了獲得一定規模的供暖，也需要安裝相當多的太陽能板。所以，綜合起來，相對來說，太陽能取暖這種方式的成本費用比較高。

5、熱泵取暖，以地?zé)釣槔?，通過地?zé)崛∨?，效能高，使用費用低，而且，還不會造成二氧化碳的排放。但是，為了實現地?zé)峁┡?，先期的建設投入，卻相當高，而且，也不是任何一個地方的地質結構，都可以獲準掘地100米，甚至更深。

特別說明——

世界各國（包括當前的中國），家庭太陽能產品的使用，在某些時段，為了鼓勵社會各界積極推廣利用綠色清潔能源，一般會有政府方面的一些補貼。

一、屋頂太陽能集熱系統方面圖例解析

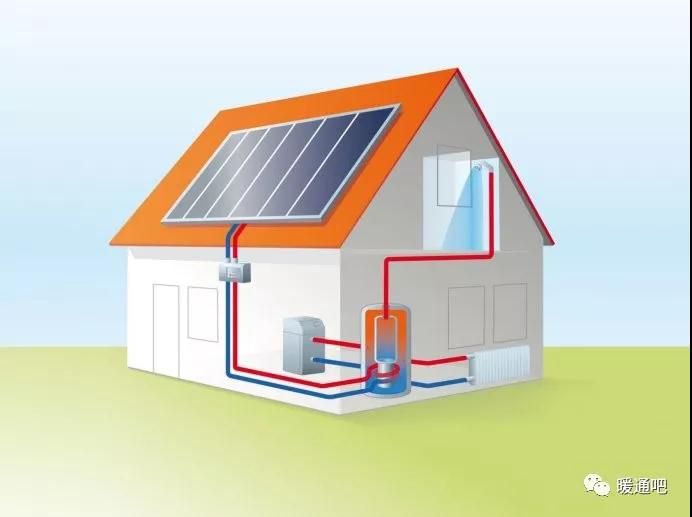

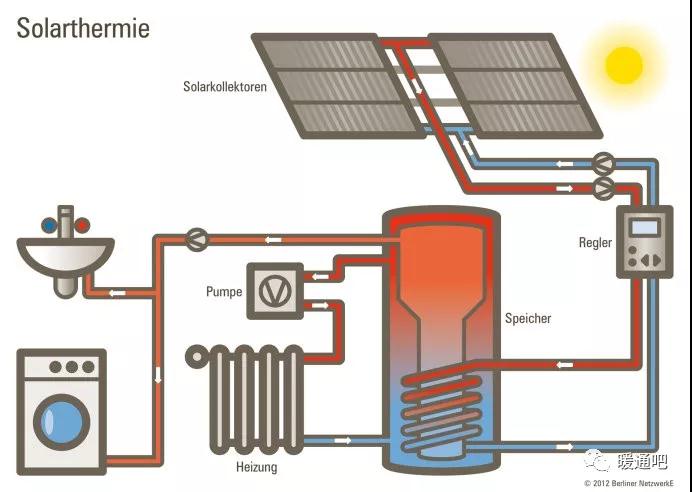

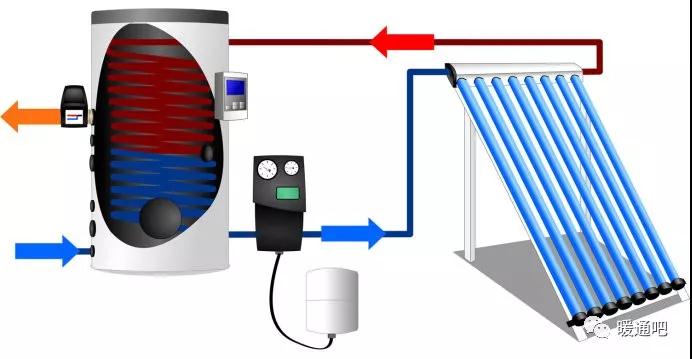

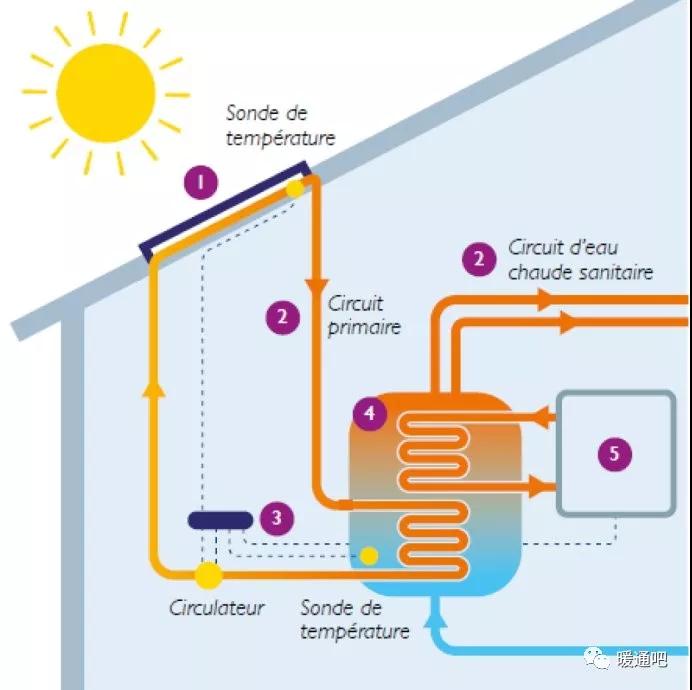

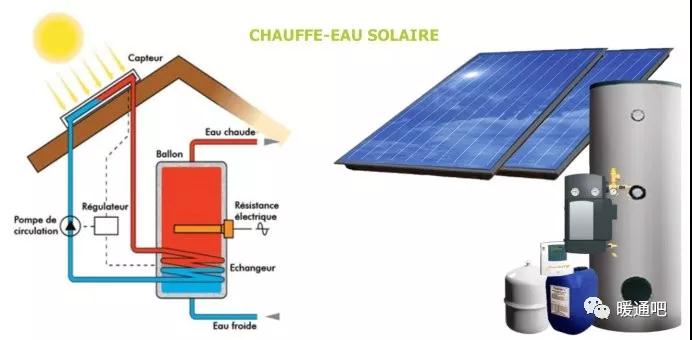

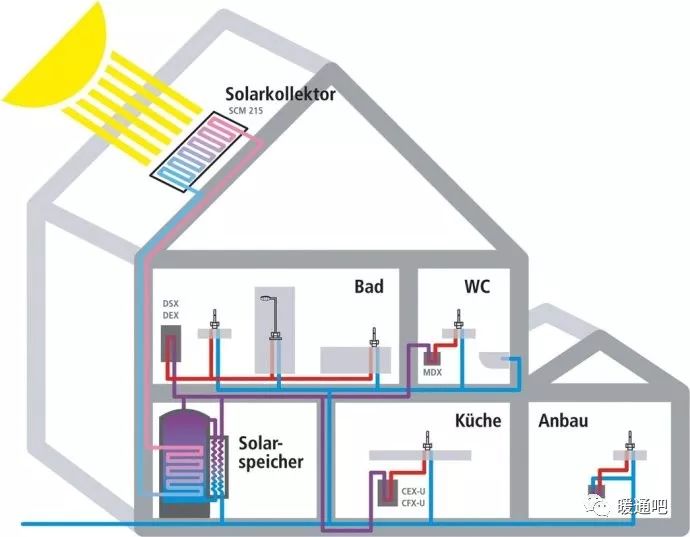

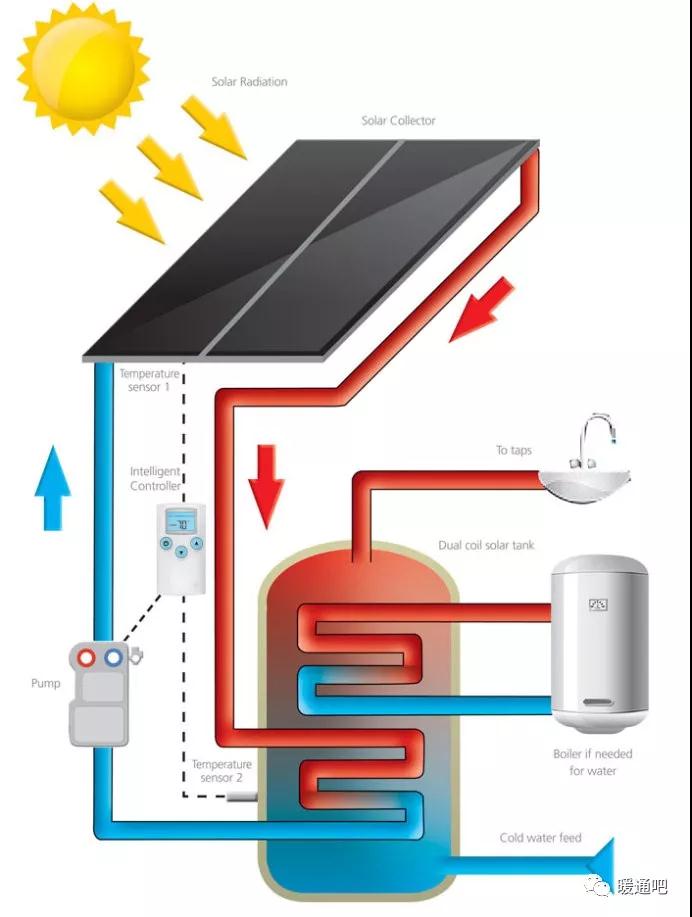

        屋面上安裝平板型太陽能集熱板系統，里面灌充低毒性的丙二醇抗凍導熱液，作為熱傳導介質，在室內的熱交換熱水存儲罐中，釋放熱量，加熱產生熱水，提供平時生活所需的熱水以及冬季取暖的熱媒介質。

        當然，獨立住宅的內部，不可能僅有太陽能利用這一種形式，還有其他的能源利用方式作為主要的利用方式。

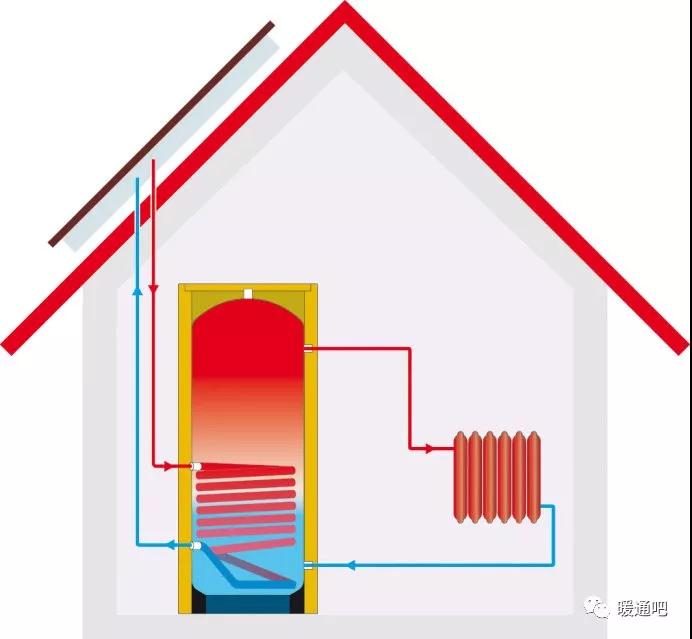

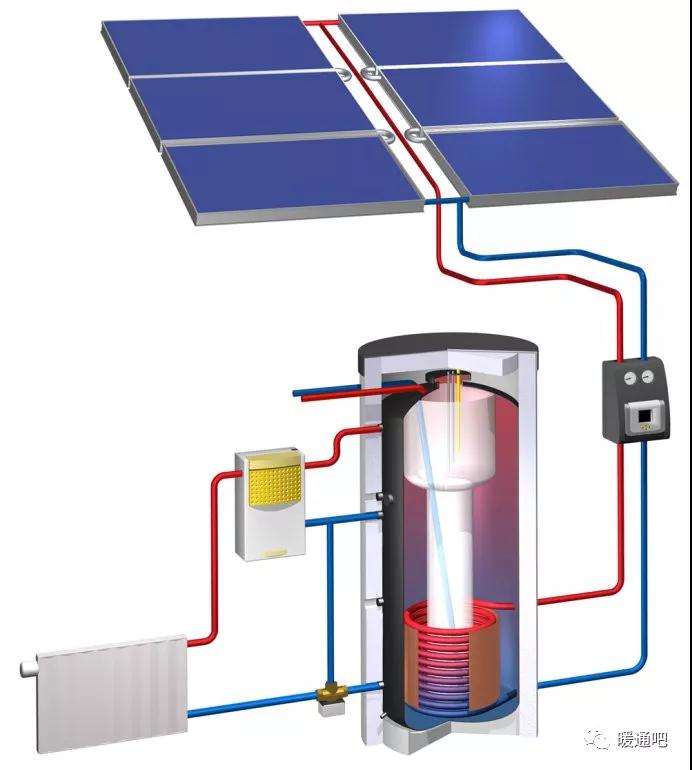

室內熱交換熱水存儲罐中，一般是通過螺旋狀的銅管散熱器來釋放熱量。

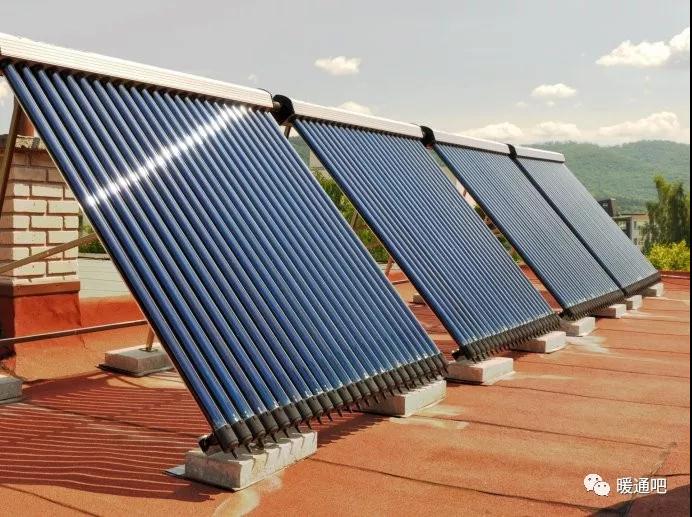

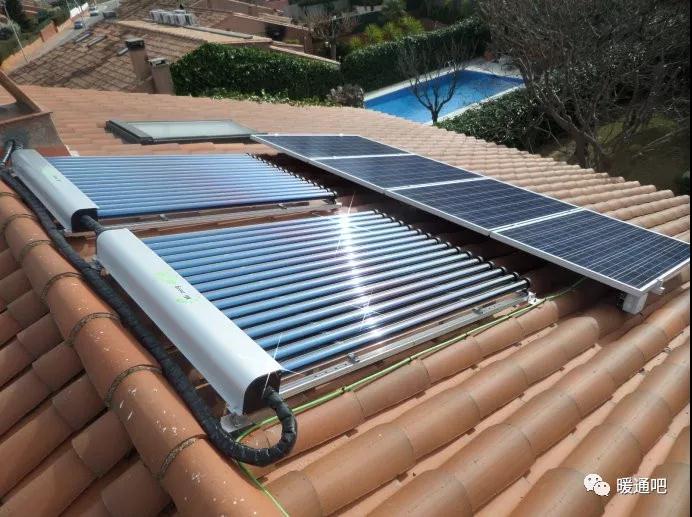

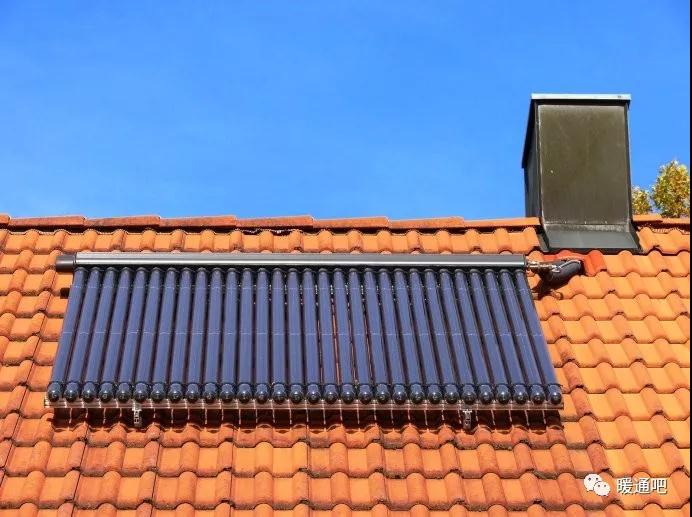

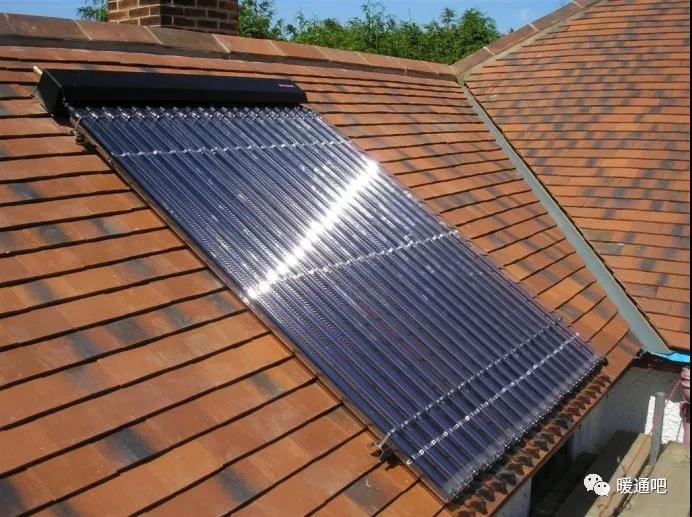

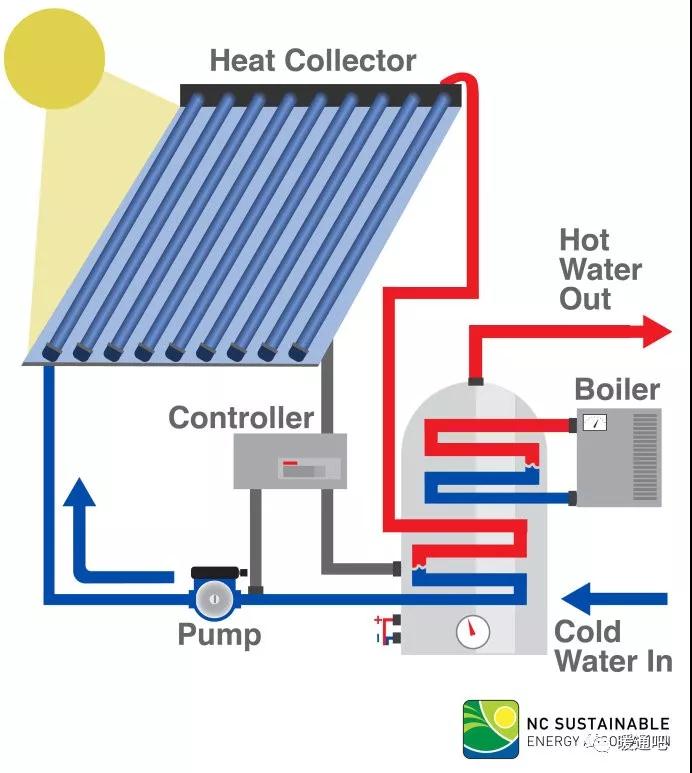

歐洲地區，一幢獨立住宅的坡屋頂上面，真空導熱管太陽能集熱器一例。

當然，屋面上，還安裝有4片光伏太陽能電池板發電系統。

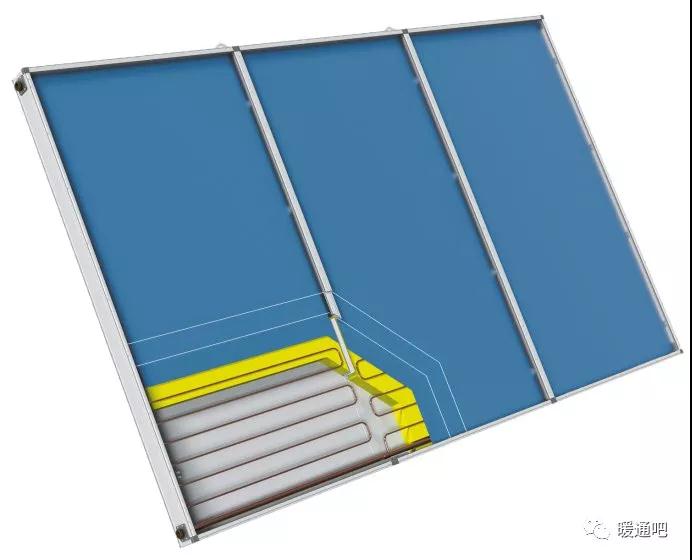

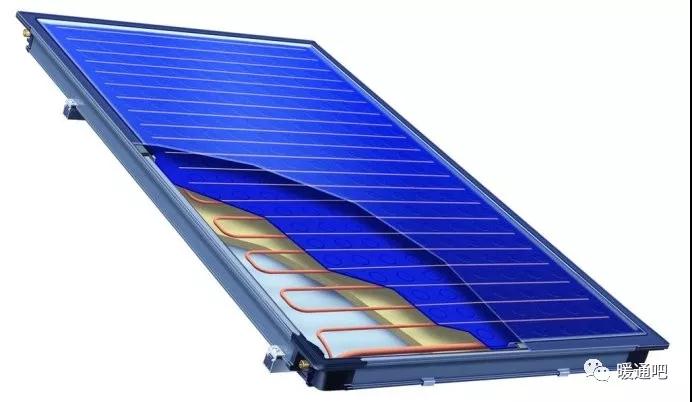

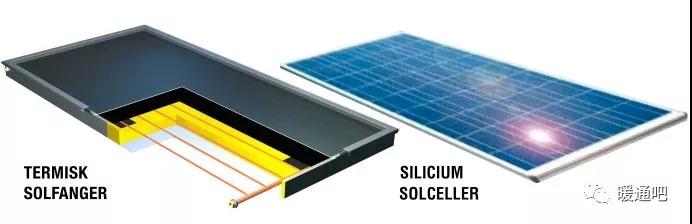

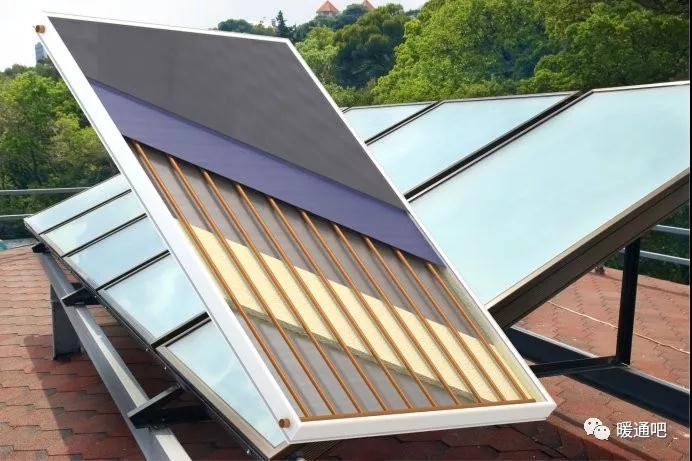

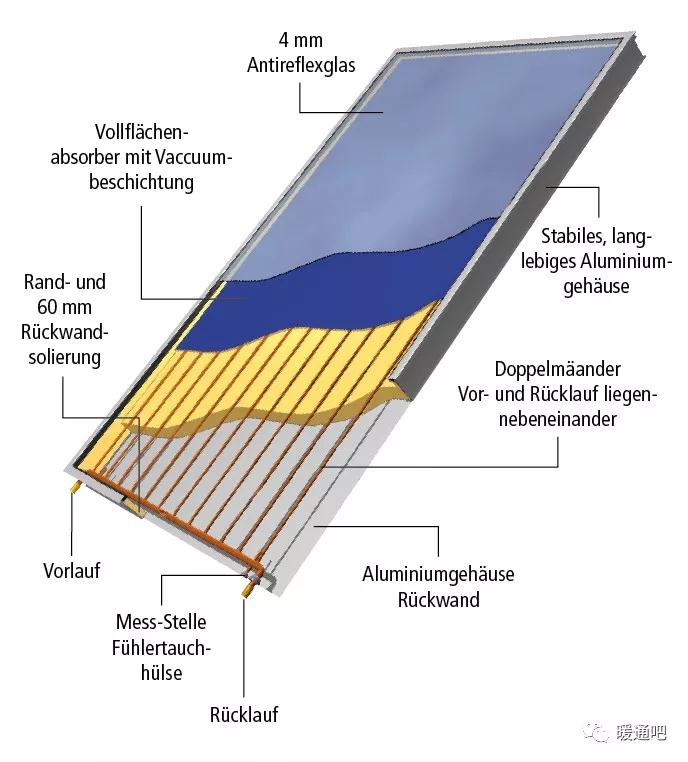

歐美地區常見的一種平板型太陽能集熱器一例剖解示意圖

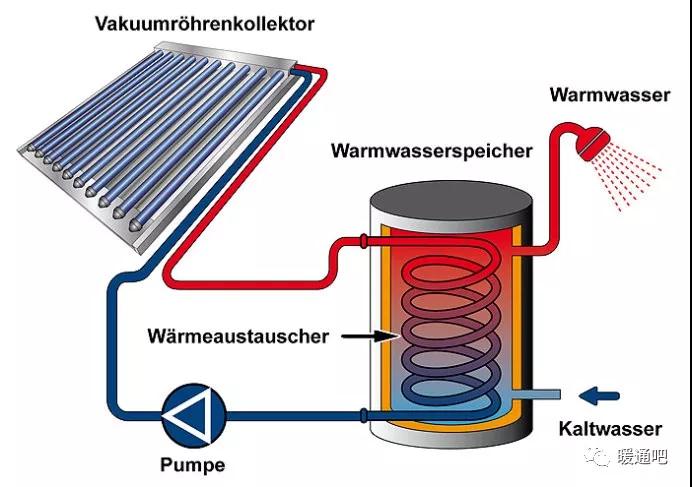

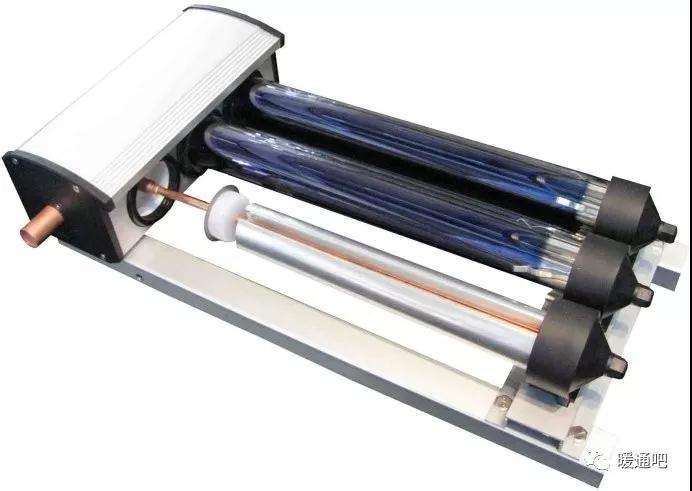

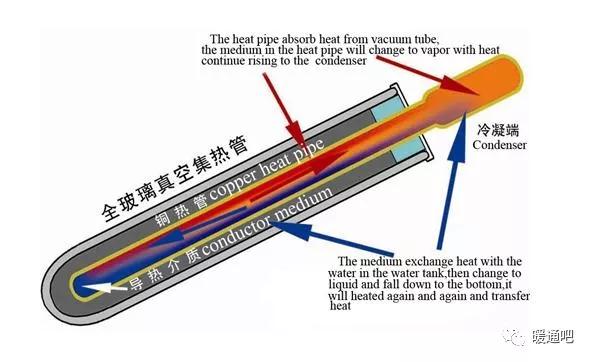

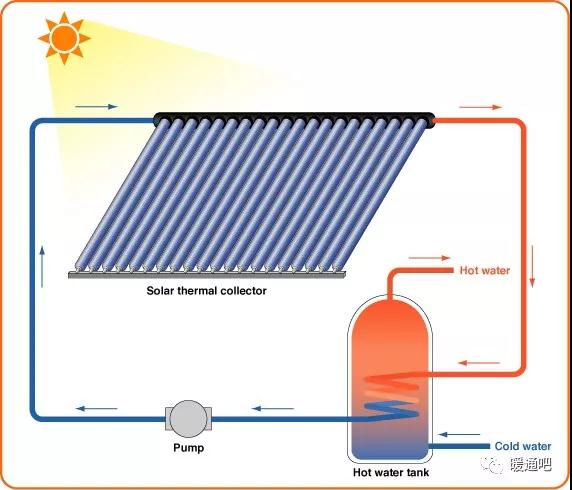

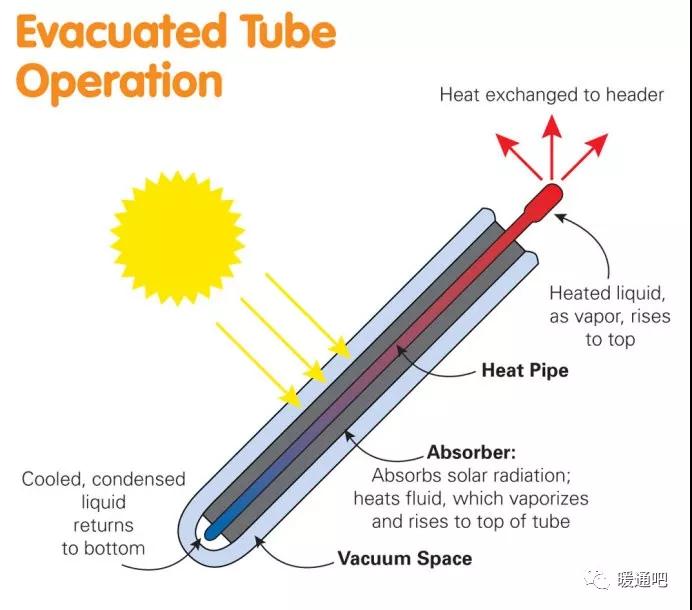

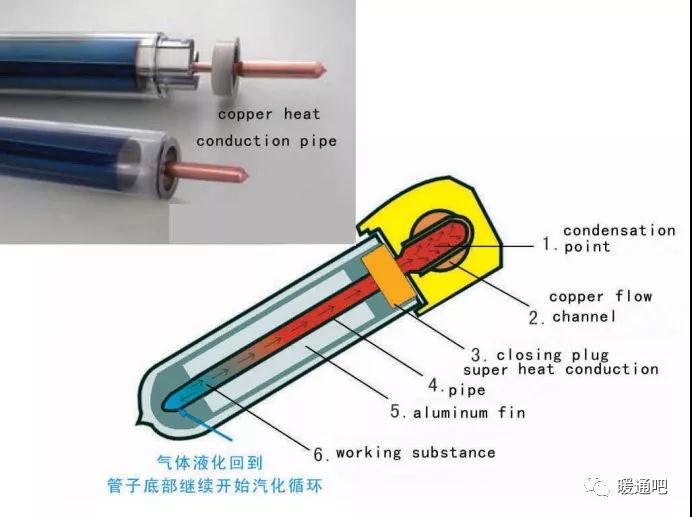

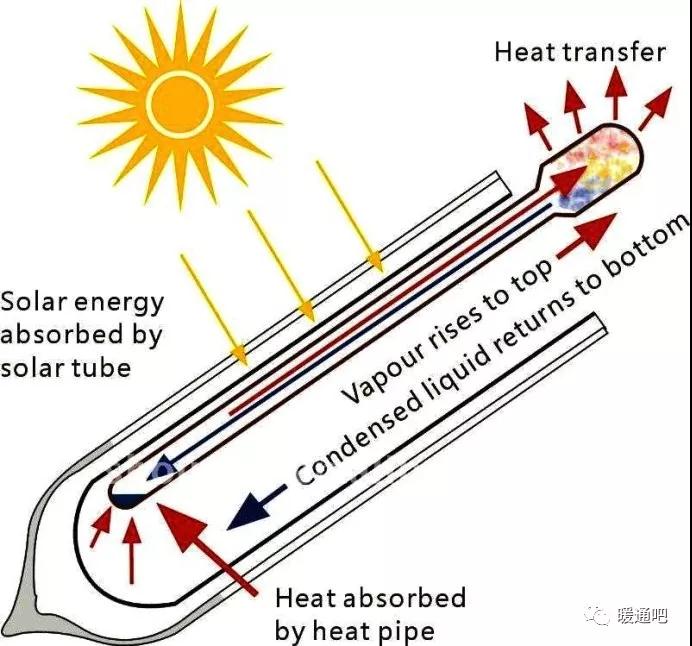

真空導熱管太陽能集熱系統中的1根導熱管圖解。

特別說明：

歐洲地區常見的真空導熱管太陽能集熱系統，與我們國內常見的直接罐裝水加熱水的“真空玻璃灌熱水器”不同，真空導熱管太陽能集熱系統里面，一般是灌充一種專用的導熱介質，作為熱傳導介質，而不是直接灌充水加熱水。

圖中真空導熱管太陽能集熱系統組件中的塑料桶里面，粉紅色的液體，一般是低毒性的丙二醇抗凍導熱液，作為熱傳導介質來使用。

屋面上，除了安裝有4組平板型太陽能集熱系統之外，還安裝有16片光伏太陽能電池板發電系統。

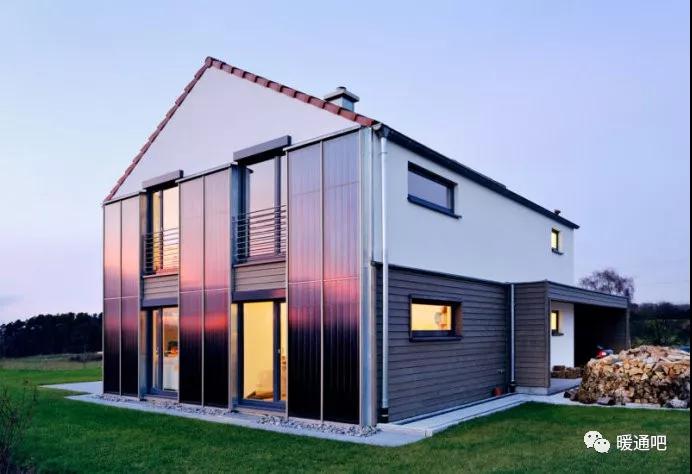

作為一種特例，該幢獨立住宅的一端山墻墻面上，安裝有平板型太陽能集熱系統。

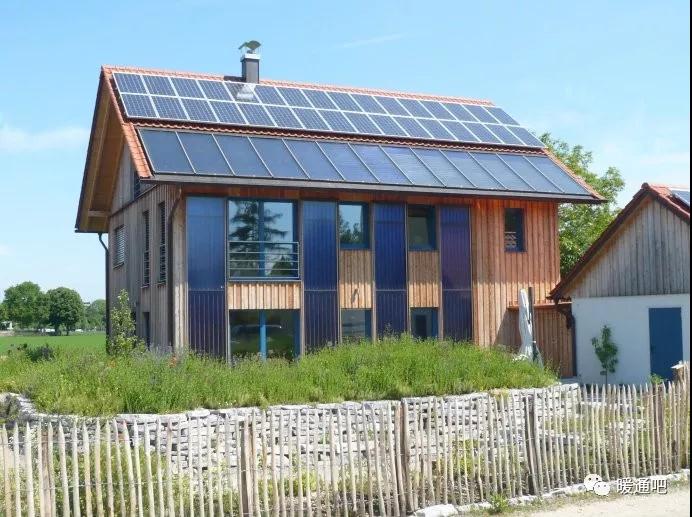

屋面上，安裝有32片光伏太陽能電池板發電系統，還安裝有13組平板型太陽能集熱系統，向陽一側墻體立面上，同樣安裝有8組平板型太陽能集熱系統。

二、屋頂光伏太陽能電池板發電系統方面圖例解析

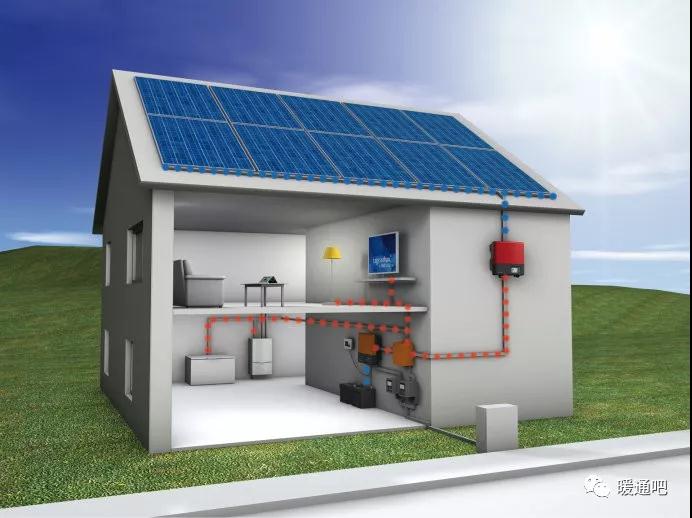

光伏太陽能電池板發電系統，產生直流電（DC），通過“逆變器——inverter”（圖中黃黑色標示的箱體），可轉換成交流電（AC）。

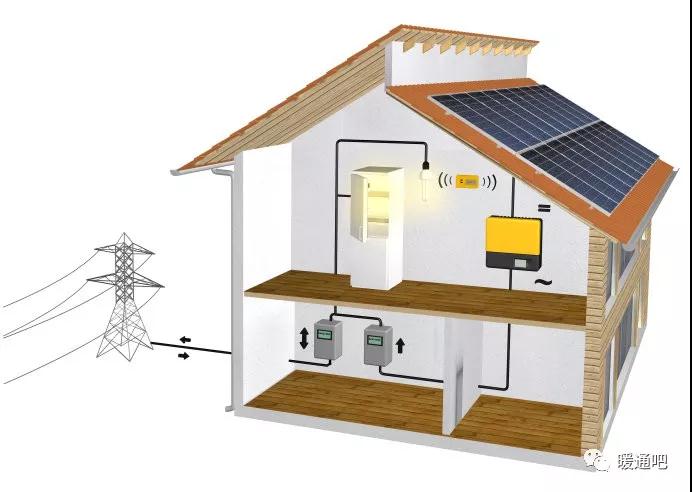

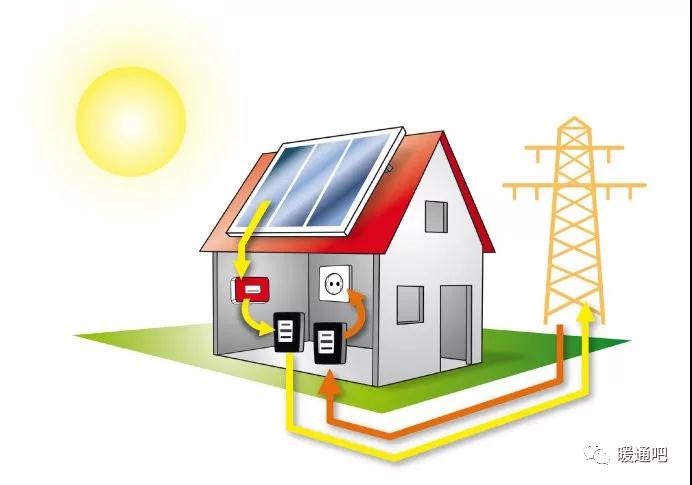

光伏太陽能電池板發電系統，產生直流電（DC），通過“逆變器——inverter”（圖中黃黑色標示的箱體），可轉換成交流電（AC），除了家庭自己使用之外，還可上網（公共電力網）銷售。

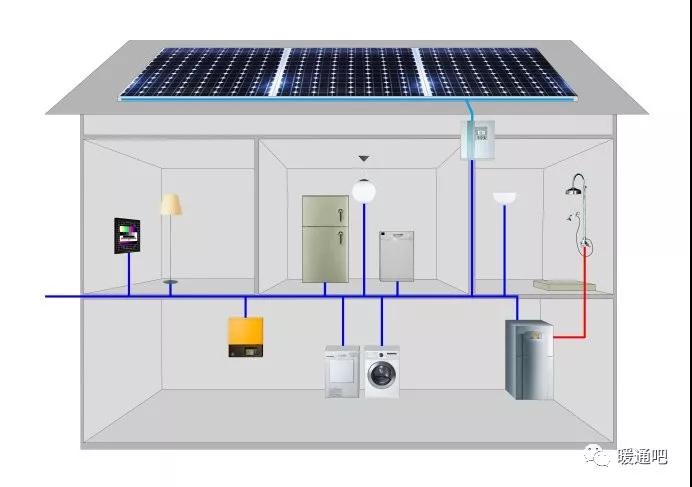

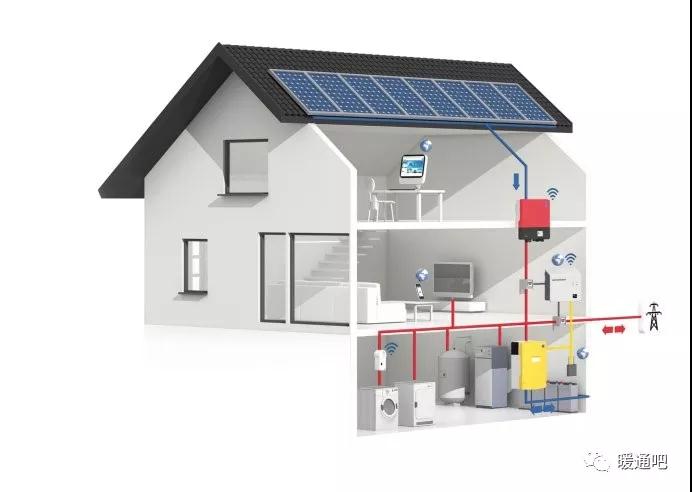

光伏太陽能電池板發電系統，產生直流電（DC），通過“逆變器——inverter”（圖中黃黑色標示的箱體），可轉換成交流電（AC），供家庭使用，配套蓄電池組，進行電力存儲。

太陽能蓄電池組一例

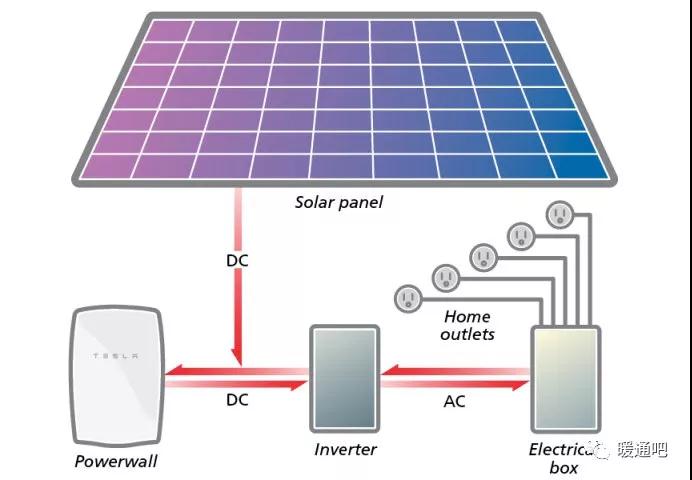

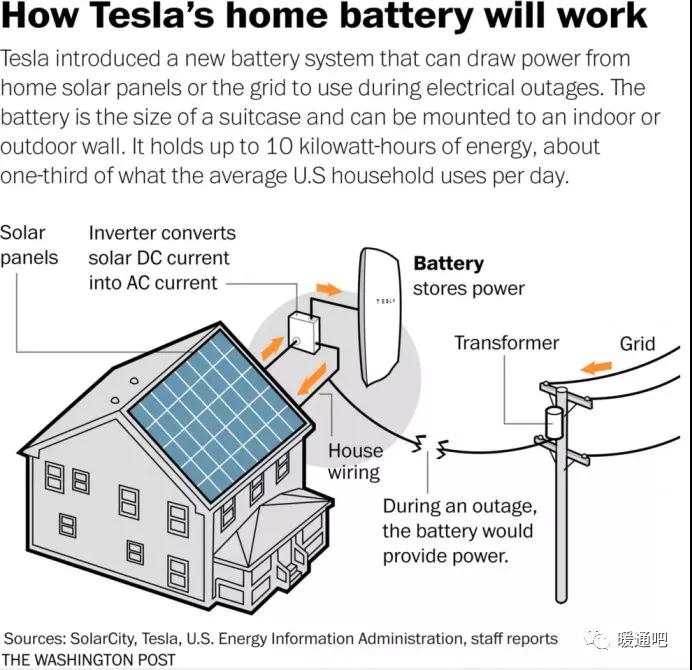

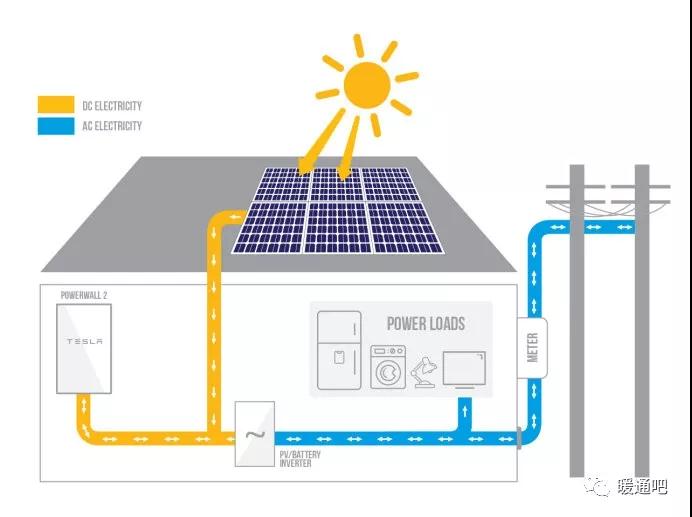

美國“特斯拉——Tesla”家用蓄電池（battery），在家庭太陽能發電系統中的作用示意圖。

Powerwall——特斯拉家用蓄電池能量墻、DC——直流電、AC——交流電、Solar panel——光伏太陽能電池板、Home outlets——家庭插座、Electrical box——配電箱

美國“特斯拉”3.3KW家用蓄電池，與韓國LG公司的4.2KW蓄電池，進行比較。

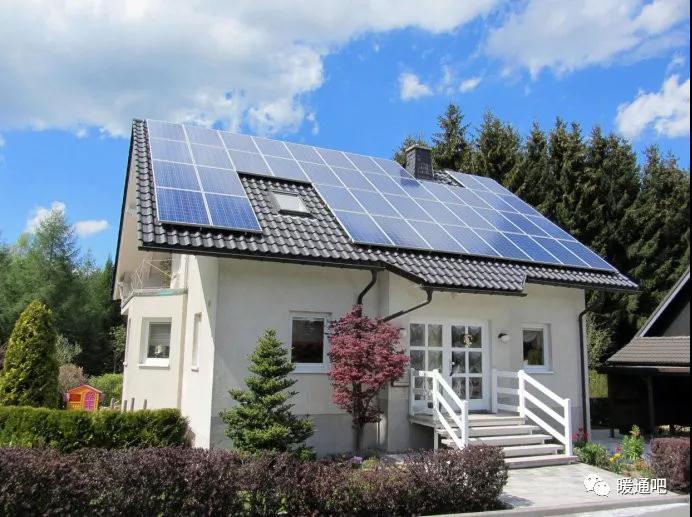

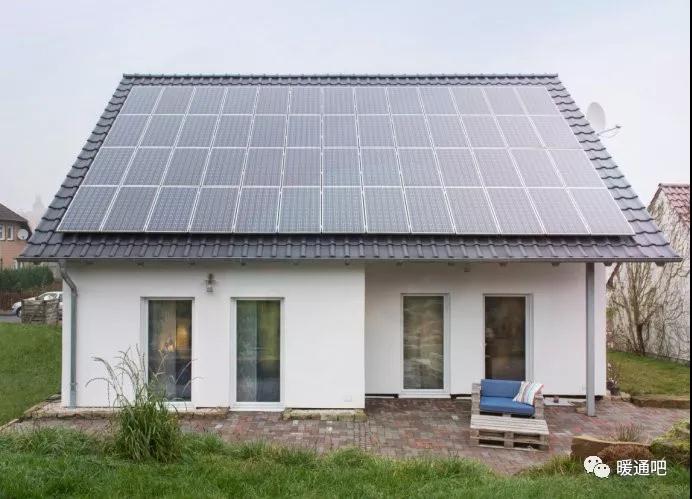

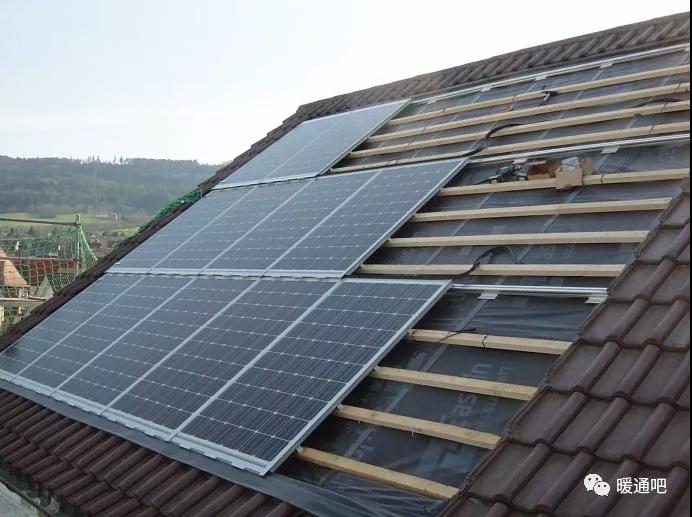

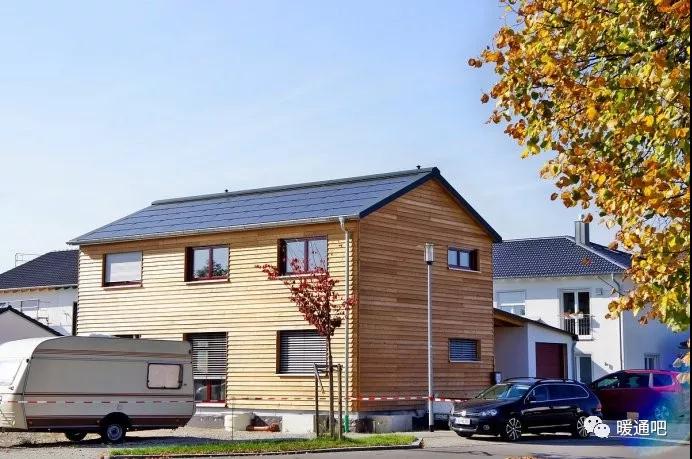

光伏太陽能電池板發電系統，在屋面上的一種安裝形式（嵌入式安裝）。

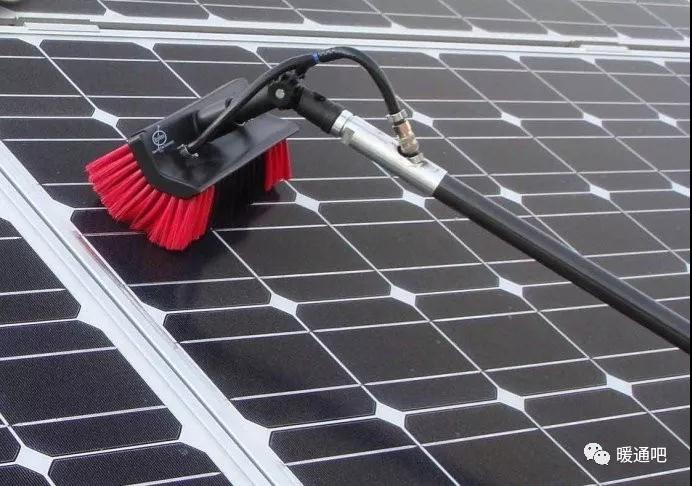

光伏太陽能電池板發電系統，需要定期清理表面。

三、太陽能與其它能源配合使用方面圖例解析

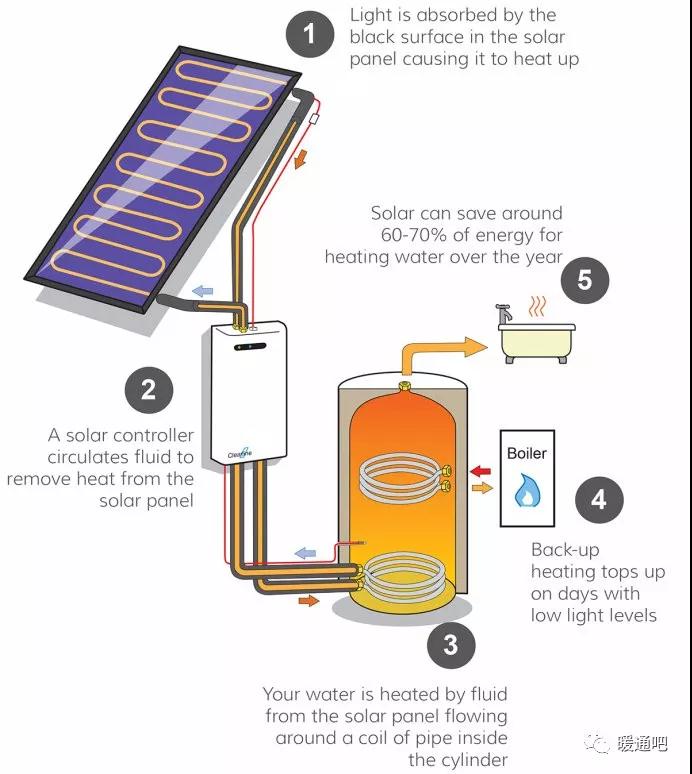

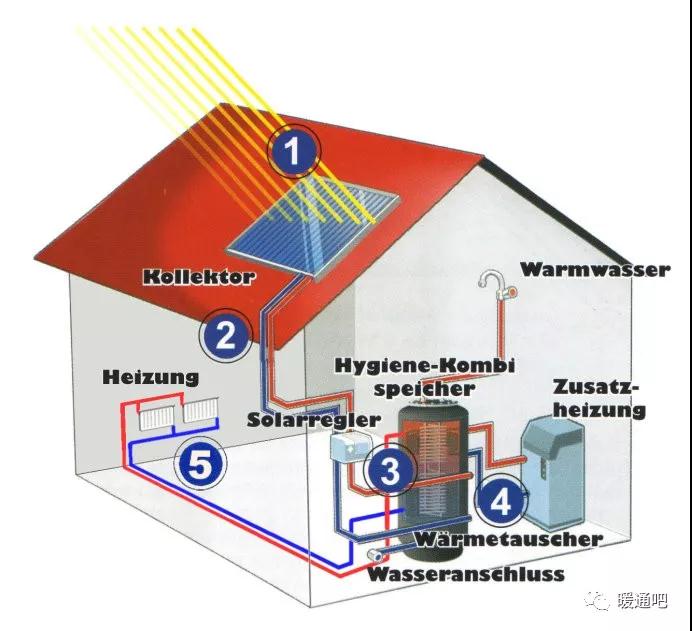

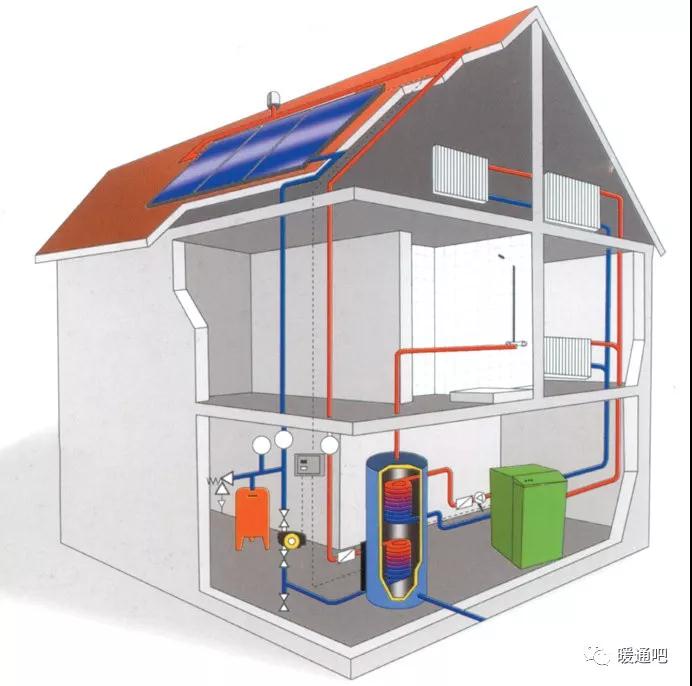

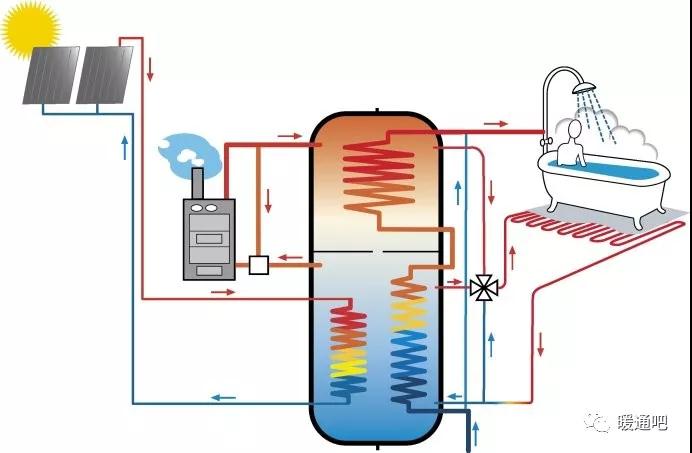

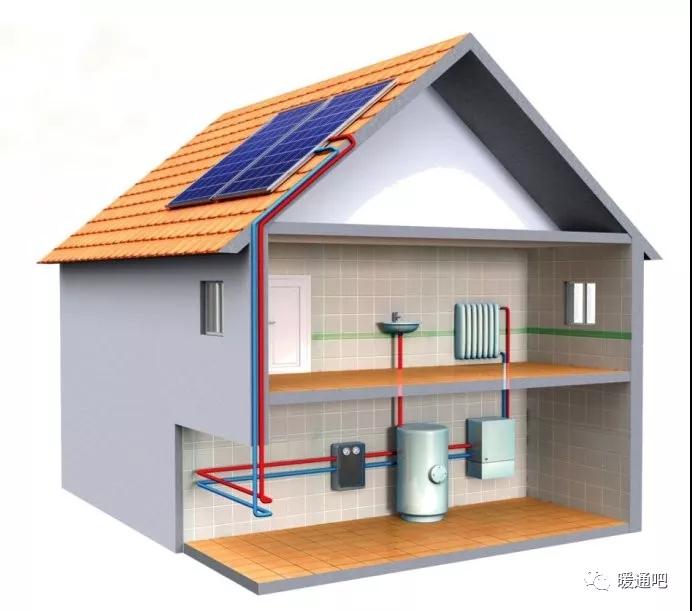

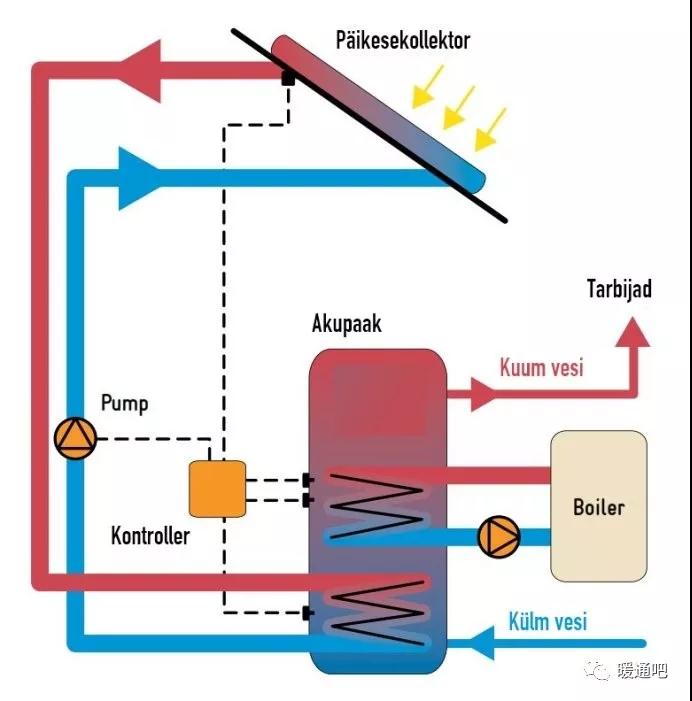

太陽能 + 燃料鍋爐，混合使用，提供生活熱水以及冬季采暖熱媒介質。

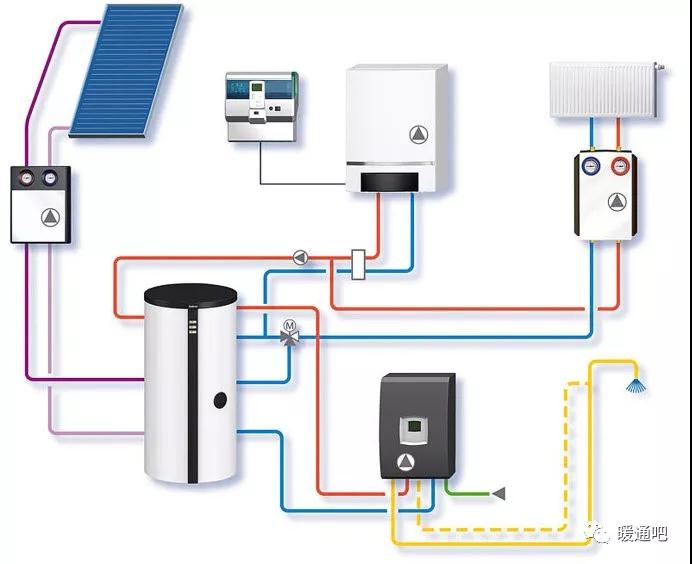

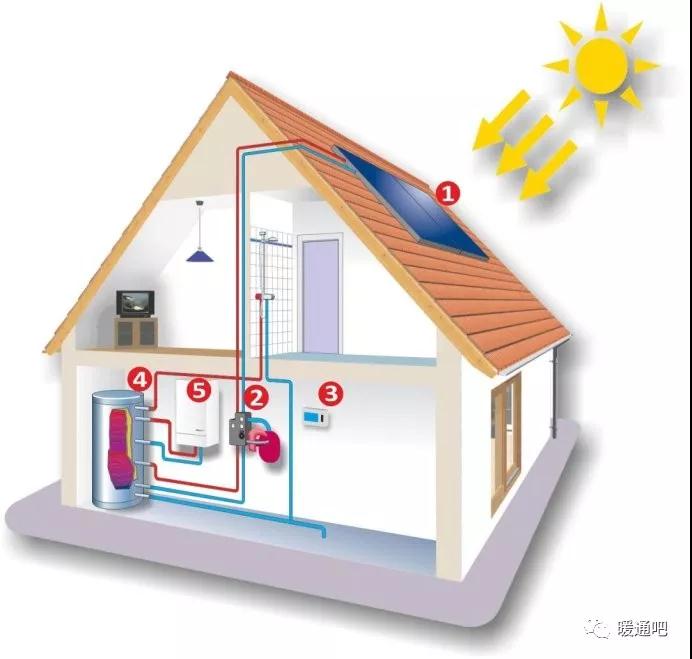

太陽能 + 燃?xì)獗趻鞝t，混合使用，提供生活熱水。

太陽能 + 燃?xì)獗趻鞝t，混合使用，提供生活熱水以及冬季采暖熱媒介質。

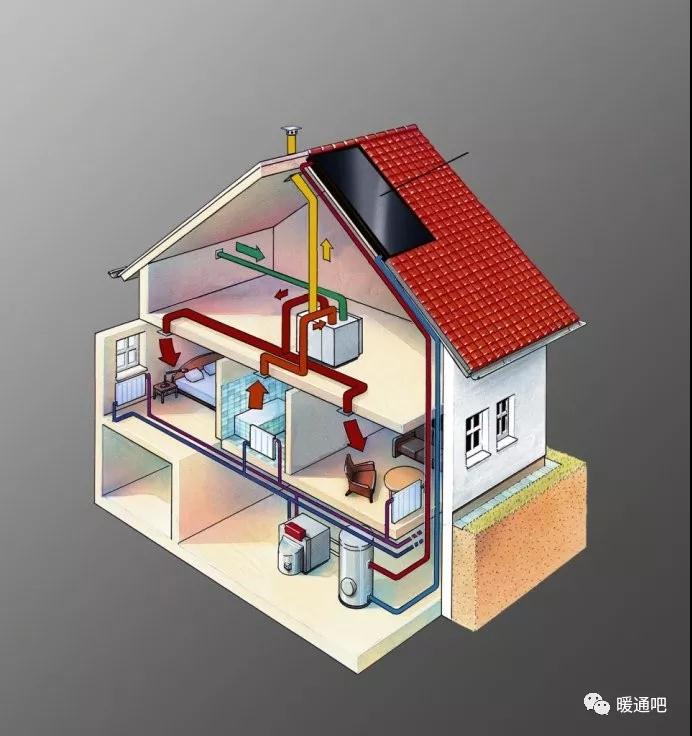

太陽能 + 燃料鍋爐，混合使用，提供生活熱水以及冬季采暖熱媒介質。同時，室內還安裝“能量回收通風系統ERV”

太陽能 + 燃料鍋爐，混合使用，提供生活熱水以及冬季采暖熱媒介質。

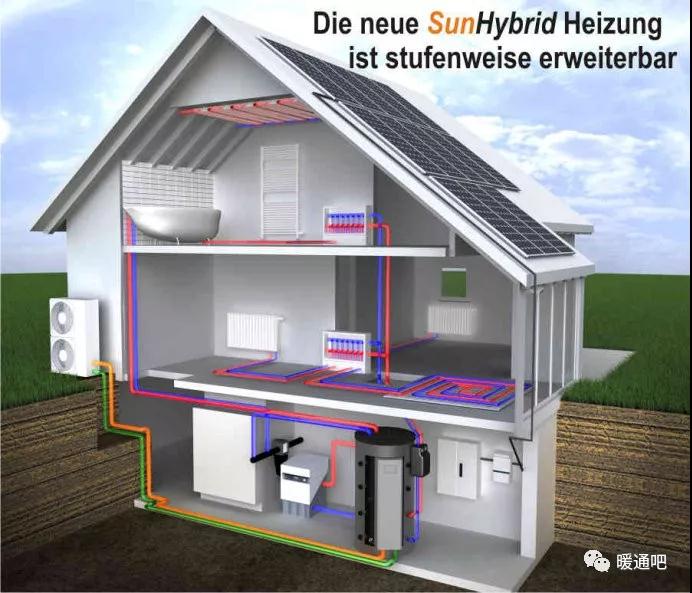

太陽能 + 空氣源熱泵 + 燃料鍋爐，混合使用，提供生活熱水以及冬季采暖（低溫?zé)崴椛涞匕宀膳嘏?+ 天棚采暖）熱媒介質。

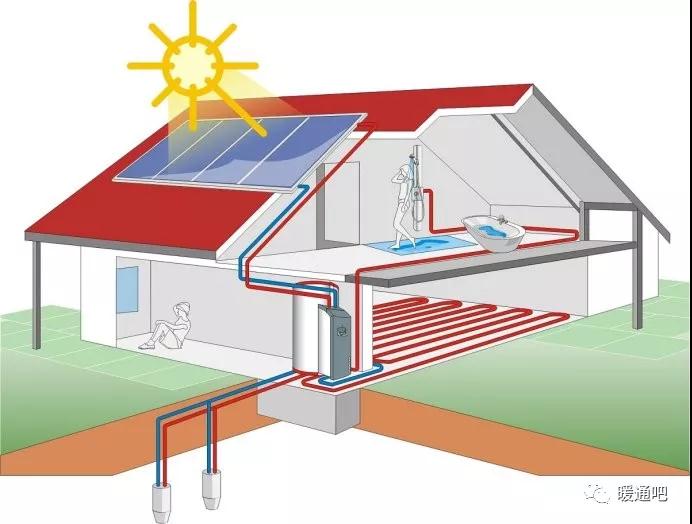

太陽能 + 地源熱泵，混合使用，提供生活熱水以及冬季采暖（低溫?zé)崴椛涞匕宀膳嘏崦浇橘|(zhì)。

太陽能 + 燃料鍋爐，混合使用，提供生活熱水以及冬季采暖熱媒介質。

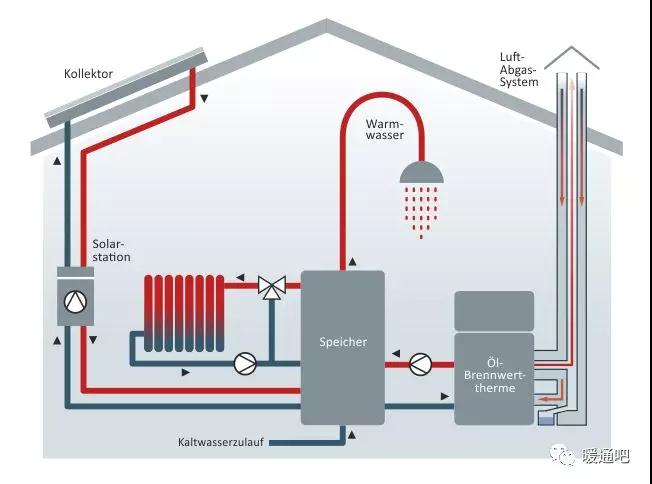

太陽能 + 燃油鍋爐，混合使用，提供生活熱水以及冬季采暖熱媒介質。

另外，本案例中煙囪的構造比較特別，屬于雙層結構形式。通過雙層結構的煙囪的夾芯層，可以引入室外空氣，專門為室內燃油鍋爐提供燃燒所使用的空氣，也即，燃油鍋爐不使用室內的空氣，這種做法比較安全，不容易產生一氧化碳?xì)怏w，可以避免發生冬季安全事故。

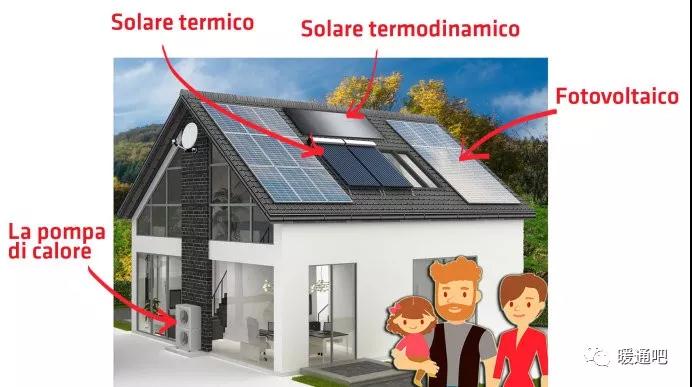

屋面光伏太陽能電池板發電系統 + 屋面平板型太陽能集熱系統 （兩種形式：平板型+真空導熱管型）+ 空氣源熱泵，混合使用。

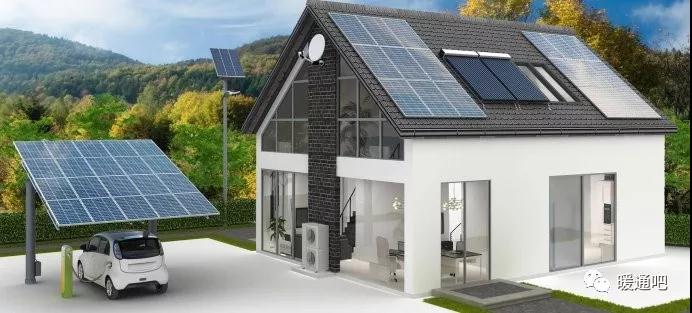

地面車棚光伏太陽能電池板發電系統 + 庭院太陽能照明 + 屋面光伏太陽能電池板發電系統 + 屋面平板型太陽能集熱系統 + 空氣源熱泵，混合使用，提供生活熱水以及冬季采暖熱媒介質。

地面車棚光伏太陽能電池板發電系統 +  庭院太陽能照明 + 屋面光伏太陽能電池板發電系統 + 屋面平板型太陽能集熱系統 + 空氣源熱泵，混合使用。

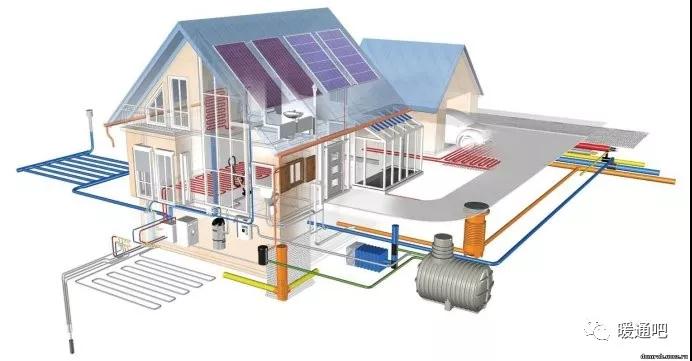

屋面光伏太陽能電池板發電系統 + 屋面平板型太陽能集熱系統 + 地源熱泵，混合使用，提供生活熱水以及冬季采暖（低溫?zé)崴椛涞匕宀膳嘏?+ 墻面采暖）熱媒介質。

另外，還顯示有進行家庭污水處理的“化糞池系統”，以及雨水排水系統，以及市政公共資源管線的情況（供水、供電、通訊線纜、燃?xì)夤艿?，等等）?/p>

屋面平板型太陽能集熱系統 + 燃料鍋爐，混合使用，提供生活熱水以及冬季采暖熱媒介質。

屋面平板型太陽能集熱系統 + 電力熱水，混合使用，提供生活熱水以及冬季采暖熱媒介質。

屋面平板型太陽能集熱系統 + 燃料鍋爐，混合使用，提供生活熱水。

屋面平板型太陽能集熱系統 + 電力熱水，混合使用，提供生活熱水以及冬季采暖熱媒介質。

屋面平板型太陽能集熱系統 + 燃料鍋爐，混合使用，提供生活熱水。

屋面平板型太陽能集熱系統 + 燃料鍋爐，混合使用，提供生活熱水以及冬季采暖熱媒介質。

屋面平板型太陽能集熱系統 + 燃料鍋爐，混合使用，提供生活熱水以及冬季采暖熱媒介質。

屋面平板型太陽能集熱系統 + 燃料鍋爐，混合使用，提供生活熱水以及冬季采暖熱媒介質。

屋面平板型太陽能集熱系統 + 燃料鍋爐 + 燃?xì)獗趻鞝t，混合使用，提供生活熱水以及冬季采暖熱媒介質。

屋面平板型太陽能集熱系統 + 燃料鍋爐，混合使用，提供生活熱水以及冬季采暖熱媒介質。

屋面平板型太陽能集熱系統 + 燃?xì)獗趻鞝t，混合使用，提供冬季采暖熱媒介質。

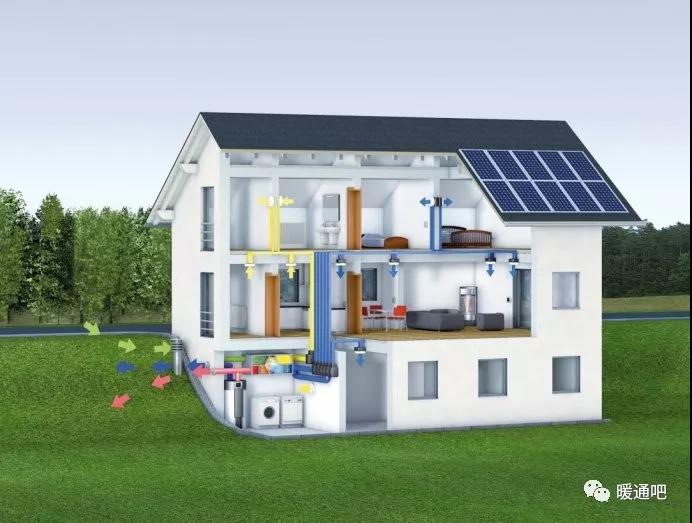

        屋面安裝光伏太陽能電池板發電系統，室內安裝“能量回收通風系統ERV”。

        從圖中可以看到，總進氣管道，屬于是一段地埋管線，無論是在冬季，還是在夏季，能夠與地表土壤，進行能量交換，可對進入室內的室外空氣進行第1次預處理。進入室內的室外空氣，在室內“能量回收通風系統ERV”主機位置，進行第2次處理，然后再通過管線，將室外空氣，輸送到室內各個房間。“能量回收通風系統ERV”的主機，能夠提取預排出廢氣中的能量，再配合小型輔助加熱設備，對進入的室外空氣，進行第2次處理。這樣可以減少室內能源的損失浪費。

四、比較另類的一種太陽能的利用方式圖例解析

室內安裝巨型太陽能熱水存儲罐
